DWH 12000 HDV

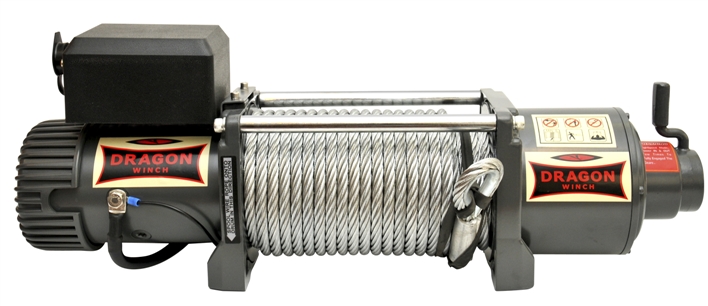

Naviják pro offroady Dragon Winch Highlander 12000 HDV
[Not a valid template]Naviják Dragonwinch Highlander 12000 HDV je konstruován pro velké terénní automobily do velmi těžkých podmínek. Využívá se všude tam, kde je potřeba odvést kvalitní a rychlou práci. Ať už se jedná o vyprošťování vozidla či odstranění překážky. Naviják Dragonwinch Highlander 12000 HDV je vždy připraven splnit téměř jakýkoliv úkol i v těch nejextremnějších podmínkách.
Parametry navijáku DWH 12000 HDV
- Stupeň krytí: IP65
- Použití: velké off-roady
- Napětí: 12 V
- Motor: 9 HP
- Tažná síla: 12 000 lb / 5 443 kg
- Převodový poměr:- 262:1 (pomalý převod)- 29:1 (rychlý převod)
- Převodovka: tři stupňová převodovka – planetová
- Typ brzdy: dynamická
- Délka ocelového lana: 28 m
- Délka syntetického lana: 26 m
- Rozměry (d x š x v): 640 mm x 166 mm x 270 mm
- Hrubá hmotnost setu: 46 kg
- Rozteč upevňovacích otvorů: 254 mm x 114 mm

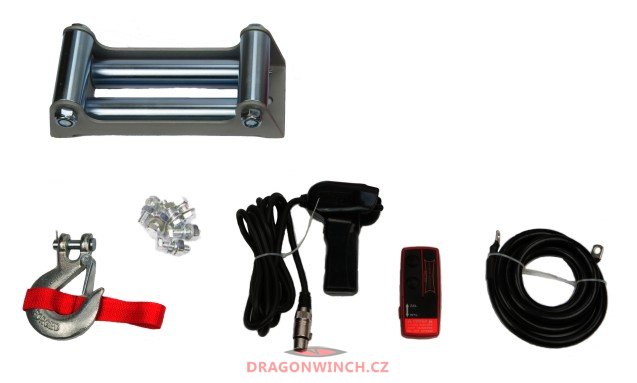

Příslušenství
- ocelové nebo syntetické lano
- hák
- sada propojovacích kabelů
- čtyřválcová rolna nebo průvlak
- dálkové ovládání (bezdrátové)
- dálkové ovládání (kabelové)
- upevňovací šrouby
Certifikace:
- Prohlášení o shodě C E
- MAD 2006/42/EC
- EMC 2004/108/WE
Technické informace
Rychlost navíjení a odběr proudu |
||||||
Pomalý převod |
||||||
| zátěž lana | kg | 0 | 910 | 4532 | 5443 | |
| rychlost lana | m/min | 8 | 5 | 2,5 | 2 | |
| odběr proudu | A | 80 | 130 | 320 | 450 | |
Rychlý převod |
||||||
| zátěž lana | kg | 0 | 252 | 441 | 756 | |
| rychlost lana | m/min | 36 | 18 | 14 | 9 | |
| odběr proudu | A | 80 | 130 | 320 | 450 | |
Tažná síla v závislosti na počtu vrstev lana na bubnu |
||||||
| vrstva lana | 1 | 2 | 3 | 4 | X | |
| zátěž lana | kg | 5443 | 4383 | 3605 | 3084 | X |
| množství lana na bubnu | m | 4,8 | 12 | 21 | 28 | X |
Použití: offroady
